KJ972煤与瓦斯突出预警监测
更新时间:2022-06-09 14:20:20点击量:
一、系统概述
KJ972煤矿煤与瓦斯突出预测参数监测系统综合分析影响突出危险性的各类因素,包括钻屑量指标、钻屑瓦斯解吸指标(K1和△h2)、钻孔瓦斯涌出初速度指标(q)、浓度峰值与波峰比值指标、瓦斯涌出量指标、V30指标、瓦斯涌出衰减系数指标和现场指标等,建立突出预警综合指标体系,实时、动态地分析判断工作面当前突出危险程度与发展趋势,并给出相应等级的预警结果。
二、系统组成
2.1系统结构图及通讯方式

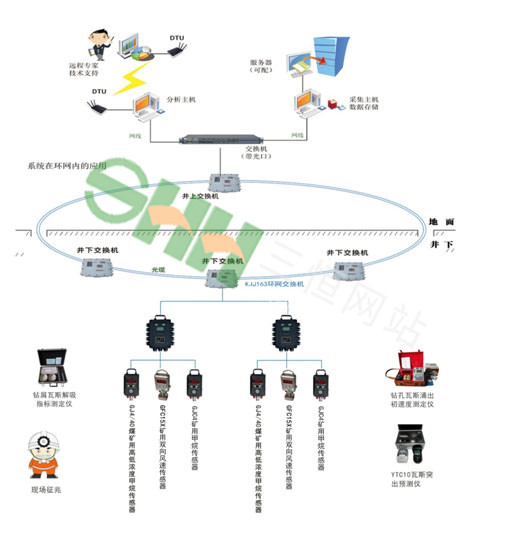

系统结构图
总线型系统独立组网方式

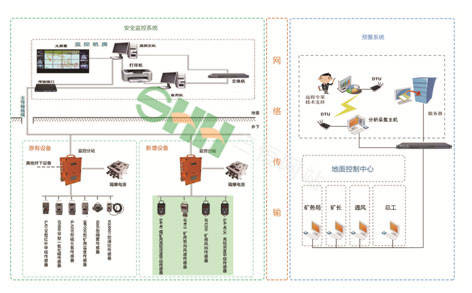

与安全监控系统对接方式
注:此类接入方式需本公司安全监控系统。
系统通讯方式
系统有多种通讯方式:独立组网方式、系统对接方式。
2.2系统组成
地面主要设备
监测主机、打印机、KJ770-J2矿用一般兼本安型信息传输接口。
井下主要设备
由GFC15X矿用双向风速传感器、GFX350矿用风向传感器、GFW15矿用风速传感器、GJ4/40煤矿用高低浓度甲烷传感器、GJ4/40(A)高低浓度甲烷传感器、YTC10瓦斯突出预测仪、KJ770-F2矿用本安型监控分站、KDW28-18矿用隔爆兼本安不间断电源、KDW17矿用隔爆兼本安电源等组成。
