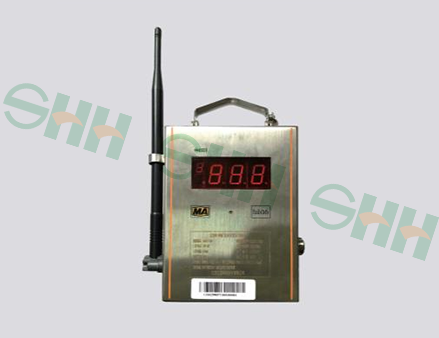

KJ70N-WG矿用本安型无线网关
发布时间:2022-04-03 12:38:17点击量:
KJ70N-WG矿用本安型无线网关(以下简称“网关”),是一种矿用数据采集、转换装置,属矿用本质安全型设备,是KJ70X煤矿安全监控系统的组成部分之一。它以微处理器为核心,采集无线传感器数据,通过RS485有线形式传输给监测分站。网关采用电源供电,可以接收无线传感器数据,省去传感器布线操作,可以快速、方便的布置传感器。
主要技术指标
(1)供电电源:额定工作电压:DC18V;工作电流:≤90mA。
(2)信号传输接口:接口数量:1 路;
传输方式:主从式,双极性,半双工,RS485 信号;
传输速率:2400bps;
工作电压峰峰值:2V~12V;
最大传输距离:6km。(采用 MHYV 通信电缆:单芯截面积不小于1.5mm)。
(3)无线信号参数:通讯协议:Zigbee
调制方式:O-QPSK;
工作频率:2394~2507MHz;
发射功率:(0~5)dBm(天线前无线发射阈功率:1mW~3.2mW);
接收灵敏度:-90dBm;
最大传输距离:100m(空旷无障碍);
天线:数量 1 个,型号:S-8DB-2400-802.11,标称增益 8dBi。
(4)功能:网关具有与下级无线设备通信的功能。
网关具有通过 RS485 信号与上级设备通信的功能。
